1.方案介绍：
多口USB充电器拥有5个充电接口，材料上采用了高强度耐高温ABS防火材质，具备过流保护、过压保护、短路保护，为我们提供了一个安全的充电环境。它配有5个充电接口，有输入输出的过压保护、过流保护以及短路保护。最大功率为40W，可以同时充5部手机、3部平板 2部手机。它的最大特色是PowerIQ技术，和市面上普通的安卓信号USB接口给iPad充电的时间相比，它能够极大地缩短充电时间，其容性相当不错。它具有世界通用电压100-240V，出国携带也能使用，适合旅行人士。
2.主要功能和性能参数：
该方案硬件电路主要包括：单片机模块、EMC滤波模块、反馈模块、PWM控制模块、整流滤波模块、同步整流模块、QC2.0控制及输出模块组成。
单片机模块：实现充电器的智能化控制，比如自动断电、充电完成报警提示等。
充电过程控制模块：采用专用的电池充电芯片实现对充电过程的控制。此模块包括下面三个小部分：
充电电压检测控制：充电开始时对充电电压进行检测，若充电电压大于充电器的充电电压工作范围或充电电压大于电池允许的充电电压时，则指示充电异常，停止充电。
充电电流检测控制：充电开始时对充电电流进行检测，刚开始时用小电流对电池进行预充电，若在充电过程中检测到充电电流大于充电器的充电电流工作范围或充电电流大于电池允许的充电电流时，则指示出充电异常，停止充电。
充电检测控制：对充电的整个过程中的充电电压和电流进行检测，若充电电流和电压不在允许的范围内，则指示充电异常，停止充电。
上面三个模块的功能都将有选择的充电芯片来完成，并在工作的时候由该芯片给出相应的指示。

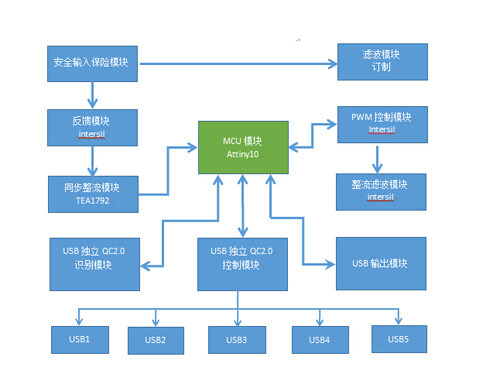

框图：
