1.方案介绍：
ME2169是一款高频、强负载、带有外置电阻可调电流限制电路升压型DC-DC控制器。PWM/PFM控制、使用外接的低导通电阻的增强型N沟道功率MOSFET，因此适用于需要高效率、高输出电流的应用电路。
另外，可通过在VSENSE端子连接电流检测电阻 (RSENSE ) 来限制输出电流。由于将电流检测电压 (VSENSE) 设定为100 mV±10%，因此可减少在RSENSE 端产生的损耗。
ME2169外围的输出电容器可使用陶瓷电容器，并且采用了小型的SOT23-6封装，因此可适用于高密度安装高精度高效率的应用。
2.产品特点：
具有可外置电阻可调的电流限制功能：如当设定RSENSE=50mΩ时，限流值是2A。
工作频率：1.0MHz
基准电压：1.25V±2.0%
消耗电流低 : 静止时 60µA (典型值)
输出电流：2A以上 （V=3.0V, VOUT=5.0V，且设定限流值设定不低于2A)；3A以上 （V=3.0V, VOUT=5.0V，且设定限流值设定不低于3A)
软启动时间：2 ms（典型值）
输入电压：2.5V-5.5V
UVLO (欠压锁定) 功能：VDD<2.3V
3.应用电路：
注：输出电压：VOUT=1.25x(1+R1/R2)

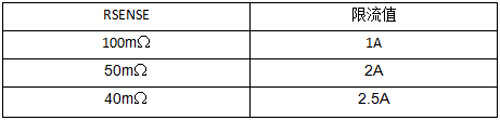

限流值： ILIMIT=0.1V/RSENSE
如：
4.特性曲线：
5.应用场合：
便携式充电器,移动电源
数码相机、GPS、无线收发器
Ipad，笔记本电脑、智能手机，以及便携手持设备。
