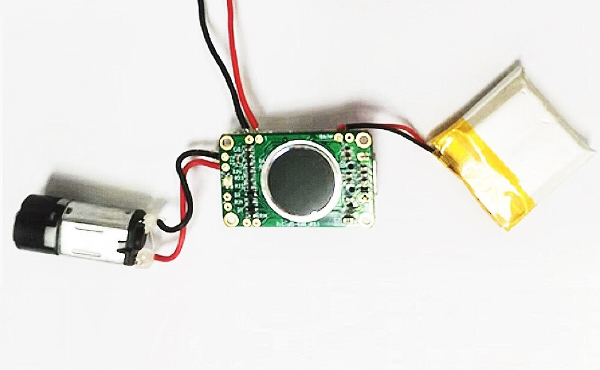

产品名称：指纹挂锁/箱包锁方案板
产品型号：TYW-GS-036
外形尺寸：指纹触摸区域∮12mm；板框外形尺寸16.7mm×27mm
电池尺寸：150mAh：36×12×5mm
300mAh：30×20×5mm
供电：该款一般采用3.3V-3.6V进行供电，也可以定制6V供电
♦支持360°任意方向按压式指纹识别；
♦支持最大指纹录入量40枚；
♦分辨率508DPI；
♦ESD：+/-12kV空气，+/-8kV接触；
♦FRR：<1%；
♦FAR：<0.002%；
♦识别时间：<300mS；
♦使用寿命：一百万次；
♦工作环境：温度-20℃~70℃；湿度40%RH~85%RH（无凝霜）；
♦储存环境：温度-40℃~85℃；湿度<85%RH（无凝霜）；
♦开锁工作电流：100MA；
♦无电机工作电流：3MA；
♦待机电流：35uA；
♦支持锂电池；
♦本方案具有低功耗，超长待机优点，一个320MAH聚合物锂电池，最长待机可达半年，最大开锁次数可达2000次；
♦电池缺电可以应急开锁，连接充电器后，可以直接按指纹进行开锁。
方案选择：
1、验证关锁：
验证通过后，电机正向转动;然后再次验证通过（或者只有注册的手指触摸传感器，不一定要通过验证）,电机反向转动,
电机转动幅度为：360°(偏差±1°）
注意：电机在正向转动后，需要进行反向转动的动作，否则，不会再次正向转动电机进行开锁。
2、自动关锁：
当手指验证识别通过之后，会输出一个正向高电平，转动电机开锁。接下来低电平，等待1秒之后，会输出一个反向电平，转动电机关锁复位。电机转动幅度为：445°（偏差±5°）
注意：电机在正向转动后，需要进行反向转动的动作，否则，不会再次正向转动电机进行开锁。
3、按键关锁：
当手指验证识别通过之后，会输出一个正向高电平，转动电机开锁。接下来需要按压轻触开关，会输出一个反向电平，转动电机关锁复位。 电机转动幅度为：85°（偏差±5°）
注意：电机在正向转动后，需要进行反向转动的动作，否则，不会再次正向转动电机进行开锁。
4、离手断电：
当手指验证识别通过之后，会输出一个持续高电平信号，任意时刻将手指移开，即停止输出高电平信号。
产品特点：
小型挂锁解决方案，适用大多数产品ID设计
超低功耗，性能稳定
内嵌指纹算法，完美修复断纹、脱皮、划伤等差指纹，解决干湿手指的识别难点，提供优秀的用户体验
耐腐蚀，耐摩擦，耐静电，抗破坏性强
操作说明：
1、注册手指：
将手指轻轻按压在传感器上，等待蓝灯闪烁。然后抬起手指，再按压手指，这时绿灯会闪亮一次。
重复抬起放置手指，直到绿灯常亮1s后熄灭，说明手指注册成功。
如果中途红灯闪亮，那说明那次的指纹特征录入失败。
不用担心，继续重复放置手指，就可以完成注册。
当已经注册有任一手指之后，其余任何手指放置识别都会闪烁红灯，意思是开锁识别。
只有已注册的手指才可以正常开锁，现象是闪烁绿灯，电机转动。
出现以上现象，就可以判断管理员或该手指是注册成功的。
注册时一共需要采集指纹5次。
2、清空手指：
将手指轻轻按压在传感器上，等待红灯闪烁。中间会经过蓝灯闪烁，不用担心也不需要移开手指。
然后重新放置已经注册过的任一手指，识别比对成功之后，绿灯会闪烁一次，这是说明锁内已注册指纹全部清空。
之后放置任何手指，都会执行开锁，闪烁绿灯并转动电机。
注意：当电机转动开锁之后，需要按压按键执行关锁动作，下次开锁是才会再次转动电机。
行业分类 : 消费电子
开发平台 :
交付形式 : PCBA
性能参数 : 注册指纹数 : 45,解锁时间 : ＜1秒,错误接受率 : 0.01%,错误拒绝率 : 4%
应用场景 : 指纹挂锁,指纹抽屉锁,指纹箱包锁,指纹柜锁,指纹U型锁,指纹玻璃门锁,指纹把手锁
