【导读】今天为大家奉上来自音乐之都奥地利维也纳的经典作品AKG K701的拆解。AKG是顶级的动圈头戴音乐耳机,K701外观前卫,音质表现堪称完美,若搭配合理的耳机放大器后会达到意想不到的效果。本次拆的这个耳机是08年年底买的,用了那么长时间,外观和效果依旧那么完美!
耳机整体,这款耳机是带有一个底座的,轻松存放耳机,比较人性化。
耳机侧面:
耳机细节:
Reference Headphones K701,Made in Austria
奥地利生产,工厂位于维也纳。

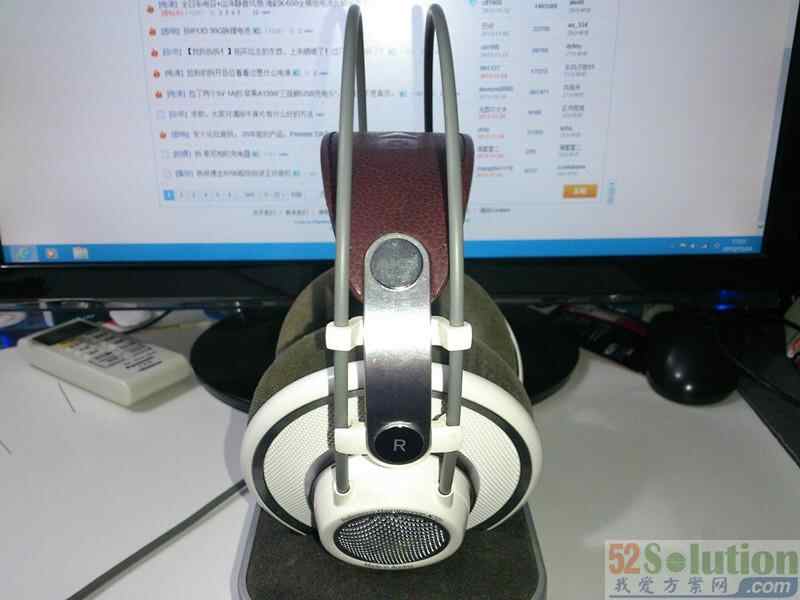

侧面细节,右边。
只有一个AKG标志,因为是序列号为20000以上的耳机,没有梅花标志。
耳机细节,这是可以活动的地方,拉伸。
真皮头梁,上面有AKG压印。
耳机是6.35的插头,原配有一个6.35转3.5的。
耳罩,材质为天鹅绒。
耳罩逆时针转一点点就可以拿下来,里面还有一块中空的滤音棉。
滤音棉是可以取掉的,这样就可以看到振膜。
拆解,还要从背后开始。银色的那个镂空球面同样逆时针转一下就可以取下。
看到内部接线了。
内部接线,壳子上有两颗螺丝。
两颗螺丝卸掉后,这个壳子就可以取下来了,这里需要点技巧,否则就是破坏性的拆解了。
壳子背面。
去掉那个小壳子后,可以更清楚的看到接线了。
这个耳机是单边进线,灰色的这两条是过线,这种耳机对过线要求很高,要求信号损失要小,电 阻要小,看样子应该是镀银的。
另一根过线。
马上就来拆掉这颗大螺丝。
黑色的大螺丝拆掉了,中间这个白色的壳体就可以取下来了。
取下壳体,因为我不想焊线,尽量保持原来的状态,所以耳机单元的线我没有断开,从头到尾都 是连接在上面的。黑色的固定环上面有4颗螺丝,卸掉以后单元就可以拿出来了。
螺丝卸掉后,单元和固定环取出来。
耳机的外壳取下来了。这是正面,开放式耳机,里面和外面是通的。
反面图。黑色的这一块应该可以称为障板。
障板正面。
白色壳体和障板分离。
背面,这些小孔都是通的。

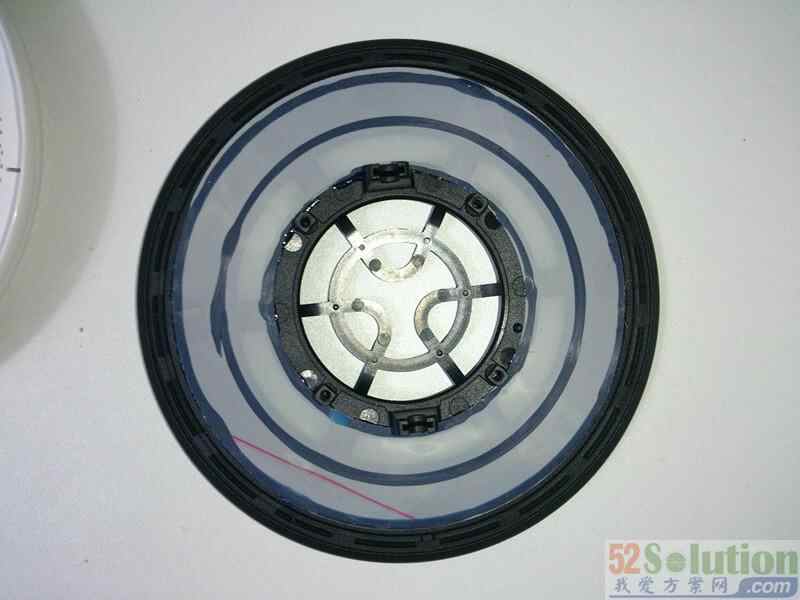

障板正面。
障板背面,上面有一层薄纱,应该是用于耳机的校音。
侧面,做得还是挺精致的。
之前拆除大螺丝后揭起的白色盖子。

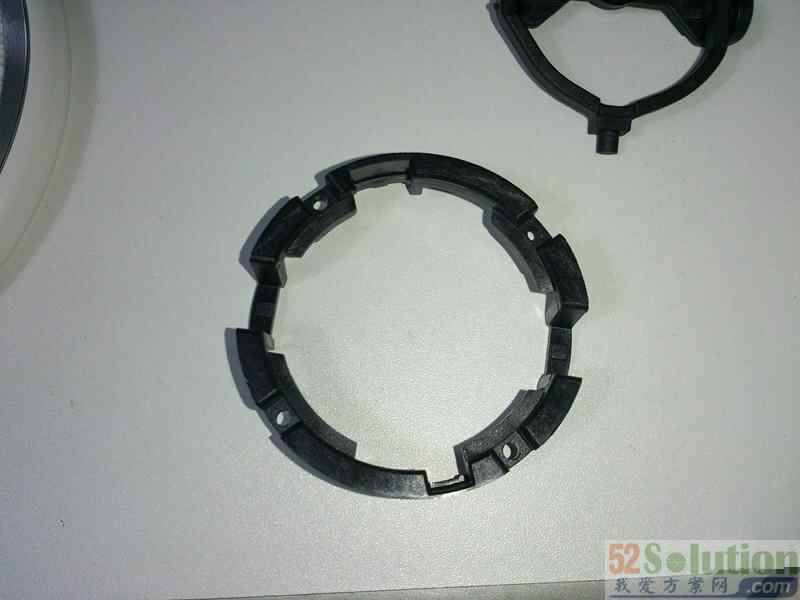

这是单元的固定环,AKG K701跟拜亚动力不一样,K701没用胶水粘上去,是用4颗螺丝固定单元的 ,这一点我更喜欢。
固定环的另一面。

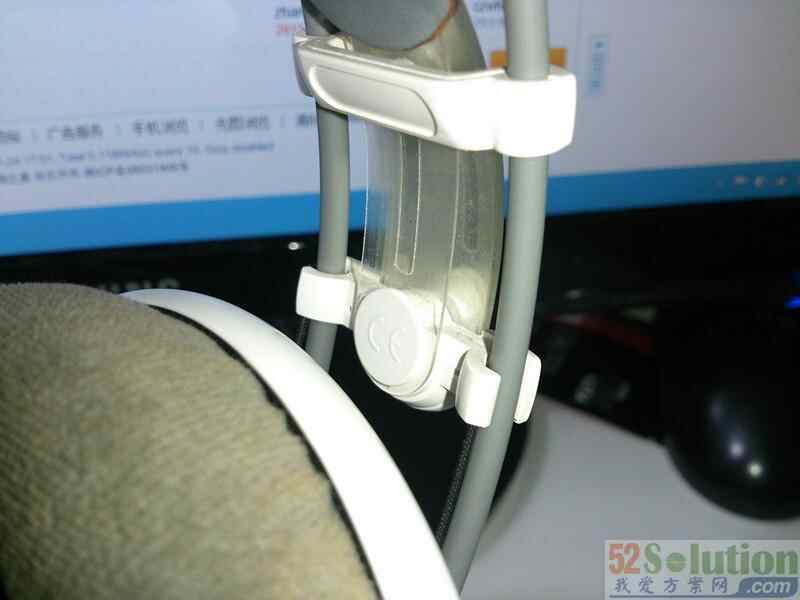

活动关节,作用是让耳机更贴合面部。
这个活动关节也是可以拆开的。
接下来就是耳机的单元了。
单元正面。
侧面看振膜。这个振膜不是等厚的,AKG称之为复合振膜,各个频段表现都比较好。
单元背面,这个单元跟拜亚动力的不一样,看不到磁铁。
单元接线柱,镀金的。
做工也挺精致的,白色的贴膜是可以透声的,很软。
背面的正视图。
再来看一下振膜。
这个单元尺寸为45mm。
