首先了解一下IC卡的工作原理:射频读写器向IC卡发一组固定频率的电容内有了电荷;在这个电容的另一端,接有一个单向导通的电子泵,将电容可作为电源为其它电路提供工作电压,将卡内数据发射出去或接受读写器的数据。卡的结构就是一个线圈和一个芯片,我们只要把芯片拿出来,再做出合适的线圈就可能了。
全家福照片:电焊台(细尖烙铁)、营养快线一瓶,脉动一瓶,强光手电筒,洗甲水,零件夹,美工刀,记号笔,小电动机线圈,小区门禁卡,胶棒,沙纸。
开始动手,用强光手电筒从反面照射卡,从正面观看芯片的位置,用记号笔标记好。

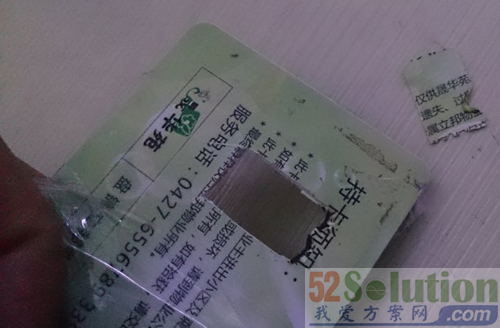

然后有美工刀小心的划开,这个是细活,要小心不要伤到手。
之后放在洗甲水里浸泡半个小时,拿出来后里面的塑料已溶解差不多了,很容易就能把芯片分离出来。
拆下之后是这个样子的一个小片。
然后是做外壳,把饮料瓶的盖子取下,先用刀把中间部分切除,再把盖子切薄一点。
用沙纸磨平。
用牙签插在纸盒上做线圈的模具,要根据瓶盖内的凹槽的大小,不能小,也不能太大了。
用小电动机上拆下的线在模具上绕线圈,原来卡片在的是6圈,我给它加了3圈,绕了一共9圈。并用胶带固定一下。
小心的取下线圈,放在瓶盖内的凹槽里,试一下大小,我的正好能放里。
夹好芯片,准备焊接线圈。
焊接线圈,注意时间不能太长,容易损坏芯片。
将线圈和芯片小心放入瓶盖的凹槽中,并用胶棒固定。
用胶棒全部充满整个凹槽,没有胶枪,用电烙铁熔的,嘿嘿。
盖上另一个瓶盖,并用力将两个瓶盖捏在一起。
效果图是这样的。
由于多绕了几组线圈,效果比原来好了,离识别区2~3cm时,也好用,但是并不是圈数越多越好,太多了反而会不好用,这个要自已一点点测试才能确定实际需要的圈数。
