发布时间:2024-01-26 阅读量:6548 来源: 我爱方案网 作者: bebop
导读:小华半导体HC32F460是基于ARM Cortex-M4内核,最高工作频率200MHz的高性能MCU,涉及高效率电机控制芯片领域。我爱方案网配合原厂发展方案商生态,今天推荐成功导入HC32F460的应用方案与技术规格,它能够帮助伺服、变频控制、吹风筒和电动自行车等领域应用的终端设备制造商选用即插即用方案PCBA。
随着智能家电、无人机、机器人等产品市场化的飞速发展,作为基础核心的电机控制技术也在不断发展,基于MCU并通过FOC等算法来实现电机控制,在各种产品场景下优势明显,常见应用包括无人机电调、园林工具、步进电机、伺服电机控制器等。
伺服驱动器是现代运动控制的重要组成部分,主要通过位置、速度和力矩三种方式对伺服电机进行控制,实现高精度的传动系统定位,是传动技术的高端产品,被广泛应用于工业机器人、数控机床等自动化设备中。
小华HC32系列MCU,以卓越的运算性能、加强的SRAM、丰富的外设资源,在电机控制产业中有所应用,以下分享一些已量产的案例及其技术实现方式,以作参考。

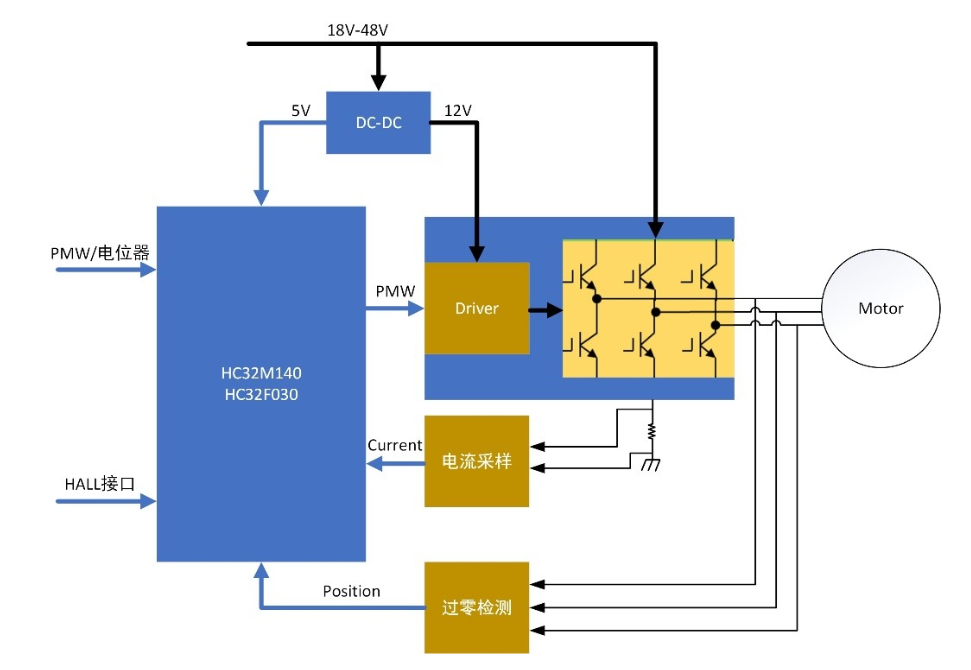

1.电动工具方案
方案特点
48MHz主频、8KB RAM/128KB Flash内存资源、2个独立OPA、高速ADC、电机专用TIMER
基础功能:反电动势过零检测算法(支持ADC和比较器)、电流/电压采样
复杂工况:静止堵转启动、低速大扭矩运行、顺逆风启动、刹车功能
系统保护:过流保护、过压/欠压保护、长时间堵转保护
支持多种转速设定信号(PWM、ADC等)
方案简介:
高速吹风筒方案采用小华超低功耗HC32M120主控MCU,内置先进的无位置传感器FOC控制策略,实现连续平稳的风机调速系统,具备顺风、逆风、静止状态下无抖动即时启动功能,30cm距离测量运行噪音75db以下,为行业中上水平;启动稳定性好,一次启动成功率可达99.7%以上;运行效率高,220V机种,10.5万RPM最高风速档位运行,PCBA级实测输入功率92W,优于市场主流方案。
方案特点:
快速启动:启动稳定可靠,可在500ms内加速至额定转速
快速停机:采用主动刹车,无过压、过流风险,支持掉电刹车
高速控制:最高电转速可达2000+Hz
工作电压范围大:适用220VAC、110VAC、24VDC供电
丰富的保护功能:过欠压、过流、过功率、堵转、缺相等系统保护
芯片资料:
方案采用小华HC32M120主控MCU,M0+ 内核,32bit, 48MHz可确保FOC算法运行,芯片内部集成了电机控制功能:最大12通道的12bit 1MSPS ADC,8个多功能16bit Timer(TimerB)支持输入捕捉、输出比较、PWM输出,1个16bit Timer(Timer0)支持异步计数以及电机算法加速引擎等功能,具备转速精度控制高,电机震动噪声小等优势。
应用场景:
吹风机、扫地机、吸尘器、冰箱、空调、洗衣机等大小家电领域。
即刻扫码,获取方案规格书和主控IC套片信息
